Komponen Struktur Keluli Mesin Paip Jacking: Panduan Komprehensif

1. Pengenalan kepada Jacking Pipa dan Struktur Keluli

1.1. Apa itu Jacking Pipa?

Jacking paip adalah kaedah yang digunakan untuk memasang saluran paip dan lain -lain jenis saluran bawah tanah tanpa memerlukan penggalian permukaan. Ia melibatkan penggunaan mesin khusus yang dikenali sebagai "mesin jacking paip" untuk menolak bahagian paip melalui tanah, sering di bawah jalan, sungai, atau struktur lain. Proses ini biasanya digunakan untuk pemasangan paip tanpa trenchless, meminimumkan gangguan permukaan dan mengurangkan masa pembinaan.

Prinsip utama di sebalik jacking paip ialah mesin memacu paip ke tanah menggunakan daya hidraulik. Bahagian paip ditolak ke hadapan sebagai kepala pemotongan mesin melalui tanah, yang membolehkan bahagian -bahagian baru ditambah seperti yang diperlukan. Teknik ini biasanya digunakan dalam pembinaan sistem kumbahan, sistem saliran air ribut, dan garis utiliti.

1.2. Kepentingan Struktur Keluli dalam Mesin Jacking Pipa

Struktur keluli a Mesin Jacking Paip adalah penting untuk prestasi dan panjang umurnya. Keluli dipilih untuk kekuatan, ketahanan, dan ketahanan yang tinggi untuk dipakai dan kakisan, yang semuanya penting dalam keadaan menuntut yang dihadapi semasa terowong bawah tanah.

Komponen keluli utama mesin jacking paip termasuk kepala pemotongan, bingkai jacking, katil teras, dan bahagian struktur lain yang mesti menahan beban berat, tekanan melampau, dan keadaan persekitaran yang keras. Struktur keluli memastikan mesin beroperasi dengan cekap dan selamat sambil mengekalkan integriti struktur dalam tempoh penggunaan yang panjang. Di samping itu, pilihan bahan keluli boleh memberi kesan yang signifikan kepada prestasi mesin, keperluan penyelenggaraan, dan jangka hayat keseluruhan.

2. Komponen struktur keluli utama

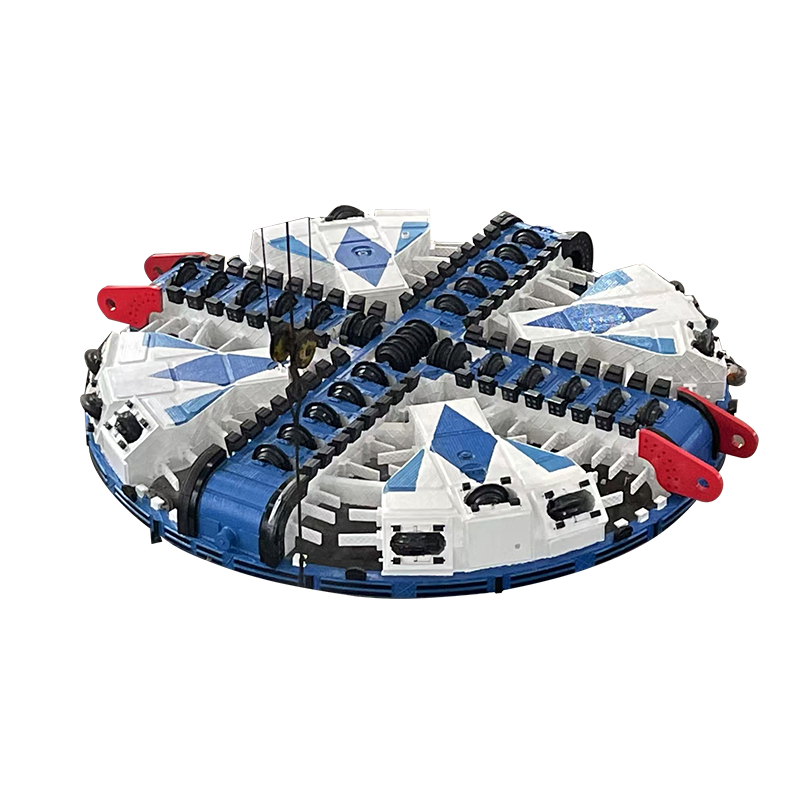

2.1. Kepala Pemotongan: Komposisi Reka Bentuk dan Keluli

Kepala pemotongan adalah salah satu komponen paling kritikal mesin jacking paip. Ia bertanggungjawab untuk memotong tanah dan batu sebagai kemajuan mesin, memastikan terowong itu tetap jelas untuk pemasangan paip. Reka bentuk kepala pemotongan adalah kompleks, kerana ia mesti mengendalikan pelbagai keadaan geologi seperti tanah lembut, batu keras, atau medan campuran.

Keluli yang digunakan dalam pembinaan kepala pemotongan mestilah sukar dan tahan haus untuk menahan impak yang tinggi dan kekuatan kasar yang ditemui semasa proses terowong. Keluli aloi, seperti keluli karbon tinggi atau keluli kromium-molibdenum, biasanya digunakan kerana keupayaan mereka untuk mengekalkan kekerasan walaupun pada suhu tinggi. Di samping itu, kepala pemotongan sering menggabungkan sisipan keluli keras atau tip karbida tungsten untuk meningkatkan kecekapan dan panjang umur pemotongannya.

2.2. Bingkai Jacking: Kapasiti kestabilan dan beban galas

Bingkai jacking adalah struktur yang menyokong sistem hidraulik mesin jacking paip dan menyediakan kestabilan yang diperlukan untuk mesin untuk menolak paip ke hadapan. Ia juga menyerap teras dan beban yang dihasilkan oleh bicu hidraulik semasa operasi. Oleh itu, bingkai jacking mesti direka untuk menanggung beban yang ketara tanpa melengkapkan atau ubah bentuk.

Keluli yang digunakan dalam bingkai jacking mesti mempunyai kekuatan tegangan yang sangat baik dan ketahanan terhadap keletihan. Keluli kekuatan tinggi sering disukai kerana mereka membenarkan bingkai untuk menahan daya besar yang dihasilkan semasa proses jacking. Di samping itu, reka bentuk bingkai harus menyumbang keseimbangan keseluruhan dan penjajaran mesin untuk mengelakkan kegagalan atau kegagalan mekanikal semasa operasi.

2.3. Cincin pertengahan: Fungsi dan bahan

Cincin pertengahan, kadang -kadang dipanggil cincin spacer, digunakan untuk mengekalkan penjajaran kepala pemotongan mesin dan untuk menstabilkan daya tujahan semasa pemasangan paip. Cincin ini diletakkan di antara bingkai jacking dan katil teras, yang membolehkan mesin bergerak maju secara bertahap.

Bahan yang digunakan untuk cincin pertengahan mesti menawarkan keseimbangan antara kekuatan dan rintangan untuk dipakai. Aloi keluli seperti keluli tahan karat atau keluli karbon sering digunakan, bergantung kepada keadaan persekitaran. Bahan -bahan ini juga mesti tahan terhadap kesan -kesan menghakis persekitaran bawah tanah, memastikan bahawa cincin mengekalkan bentuk dan integriti struktur mereka sepanjang projek.

2.4. Tempat tidur tujah: Menambat mesin

Katil teras adalah struktur asas yang menambat seluruh mesin jacking paip. Ia memberikan titik dari mana bicu hidraulik memberi tekanan untuk menolak paip ke hadapan. Katil teras mesti cukup kuat untuk menahan daya yang dikenakan oleh bicu sambil mengekalkan mesin dalam kedudukan semasa operasi.

Keluli yang digunakan untuk katil teras mesti mempunyai kekuatan mampatan yang tinggi dan dapat menahan beban kitaran. Ia juga penting bahawa katil teras direka untuk memudahkan penyelenggaraan dan penggantian, kerana ia tertakluk kepada pakaian yang ketara dari masa ke masa. Bergantung pada saiz mesin dan jenis tanah yang ditorehkan melalui, keluli tahan karat tinggi atau keluli tahan haus boleh digunakan untuk memanjangkan jangka hayat katil teras.

2.5. Mekanisme stereng: ketepatan dan kawalan

Mekanisme stereng dalam mesin jacking paip memastikan bahawa mesin tetap berada di jalan yang betul semasa proses terowong. Ia bertanggungjawab untuk mengawal arah mesin dan memastikan bahawa saluran paip yang dipasang mengikuti penjajaran yang dimaksudkan.

Komponen mekanisme stereng mestilah sangat tepat dan dapat menahan tegasan mekanikal terowong. Penggunaan keluli berkekuatan tinggi, selalunya digabungkan dengan aloi atau lapisan lanjutan, adalah perkara biasa untuk mengekalkan ketepatan kawalan. Di samping itu, sistem stereng mesti mudah laras untuk menampung perubahan dalam tanah atau penjajaran, memastikan terowong tetap lurus dan diposisikan dengan betul untuk paip.

3. Pemilihan Bahan Keluli untuk Komponen Jacking Pipa

3.1. Keluli kekuatan tinggi: faedah dan aplikasi

Keluli kekuatan tinggi adalah bahan asas dalam pembinaan mesin jacking paip kerana keupayaannya untuk menahan daya dan tekanan yang besar yang ditemui semasa terowong. Manfaat utama keluli kekuatan tinggi adalah kekuatan tegangan yang sangat baik, yang membolehkan komponen untuk menahan ubah bentuk dan kegagalan di bawah beban berat. Ini amat penting dalam bahagian kritikal seperti bingkai jacking dan katil teras, di mana kestabilan dan kapasiti galas beban adalah penting.

Sebagai tambahan kepada kekuatannya, keluli kekuatan tinggi agak ringan berbanding dengan bahan lain dengan ciri-ciri prestasi yang serupa, menjadikannya lebih mudah untuk mengendalikan dan mengarang. Keluli aloi seperti keluli yang dipadamkan dan marah, atau keluli dengan kandungan karbon yang tinggi, biasanya digunakan dalam pembuatan komponen utama dalam mesin jacking paip. Keluli ini amat bermanfaat dalam aplikasi di mana rintangan keletihan yang tinggi diperlukan, seperti kepala pemotongan dan bingkai jacking.

3.2. Keluli Tahan Pakai: Mengubati Kehidupan Komponen

Keluli tahan lasak adalah penting untuk komponen yang terdedah kepada tahap geseran yang tinggi, lelasan, dan memakai mekanikal, seperti kepala pemotongan, cincin pertengahan, dan katil teras. Keluli ini direkayasa untuk menentang kemerosotan permukaan, yang membantu memanjangkan jangka hayat komponen. Keluli tahan lasak biasanya mempunyai kekerasan yang tinggi, menjadikannya sesuai untuk keadaan di mana mereka bersentuhan dengan bahan-bahan yang kasar seperti tanah, batu, dan serpihan.

Bahan-bahan ini sering dirawat haba atau aloi dengan unsur-unsur seperti kromium, molibdenum, dan nikel untuk meningkatkan ketahanan mereka terhadap lelasan dan memakai. Penggunaan keluli tahan haus dalam mesin jacking paip memastikan bahawa komponen-komponen ini dapat menahan penggunaan yang berpanjangan tanpa merendahkan, akhirnya mengurangkan kekerapan penyelenggaraan dan keperluan untuk pembaikan atau penggantian yang mahal.

3.3. Salutan tahan kakisan: Melindungi struktur keluli

Kakisan adalah salah satu cabaran utama yang dihadapi oleh komponen keluli yang digunakan dalam mesin jacking paip, terutamanya memandangkan persekitaran bawah tanah di mana kelembapan, bahan kimia, dan unsur -unsur menghakis lain adalah perkara biasa. Untuk melindungi komponen keluli, banyak pengeluar memohon salutan tahan kakisan ke bahagian kritikal, termasuk bingkai jacking, katil teras, dan cincin pertengahan.

Lapisan umum termasuk galvanisasi zink, salutan epoksi, dan rawatan anti-karat khusus seperti penyaduran krom atau salutan serbuk. Lapisan ini membentuk penghalang pelindung yang menghalang agen air dan menghakis dari menembusi permukaan keluli, dengan itu memanjangkan hayat komponen dan mengekalkan sifat mekanikalnya dari masa ke masa. Di samping itu, sesetengah lapisan direka untuk menjadi tahan lama, memberikan perlindungan berganda terhadap kedua-dua kakisan dan lelasan.

4. Pertimbangan Reka Bentuk untuk Struktur Keluli

4.1. Analisis beban dan integriti struktur

Apabila merancang struktur keluli untuk mesin jacking paip, memahami dan menganalisis beban yang akan dialami oleh komponen adalah penting. Integriti struktur mesin bergantung kepada keupayaan untuk mengedarkan dan mengurus beban ini dengan cekap. Ini termasuk beban paksi dari bicu hidraulik, daya sisi dari tekanan tanah, dan kesan dan getaran yang dihasilkan oleh kepala pemotongan.

Jurutera menggunakan teknik dan pengiraan pemodelan lanjutan untuk menilai kekuatan dan kestabilan pelbagai komponen keluli, seperti bingkai jacking, katil teras, dan kepala pemotongan. Pemilihan bahan, ketebalan, dan bentuk komponen mesti dioptimumkan untuk memastikan mereka dapat mengendalikan beban statik dan dinamik. Sebagai contoh, bingkai jacking mesti direka untuk menanggung tujahan berat yang dihasilkan oleh bicu, sementara kepala pemotongan mesti menahan daya yang terlibat dalam melanggar tanah. Integriti struktur dipastikan melalui pertimbangan yang teliti terhadap sifat bahan, geometri, dan pengagihan beban.

4.2. Teknik kimpalan dan kawalan kualiti

Kimpalan adalah proses kritikal dalam fabrikasi komponen mesin jacking paip, kerana ia memastikan integriti dan kekuatan struktur keluli. Proses kimpalan mesti dilakukan dengan ketepatan, kerana kimpalan yang tidak wajar dapat menyebabkan kelemahan struktur atau kegagalan di bawah beban. Pelbagai teknik kimpalan digunakan, seperti TIG (gas inert gas) dan kimpalan MIG (gas inert), bergantung kepada bahan keluli dan kerumitan komponen.

Kawalan kualiti semasa proses kimpalan adalah penting untuk mengelakkan kecacatan seperti retak, keliangan, atau sendi yang lemah, yang boleh menjejaskan prestasi mesin. Kaedah ujian yang tidak merosakkan, seperti ujian ultrasonik atau pemeriksaan sinar-X, digunakan untuk mengesahkan kualiti kimpalan dan memastikan semua komponen memenuhi piawaian yang diperlukan untuk kekuatan, ketahanan, dan keselamatan. Di samping itu, prosedur kimpalan mesti dikawal dengan teliti untuk mengekalkan sifat-sifat keluli yang dikehendaki, terutamanya dalam kekuatan tinggi atau aloi yang dirawat haba.

4.3. Analisis Elemen Terhad (FEA) dalam Reka Bentuk

Analisis unsur terhingga (FEA) adalah alat penting dalam reka bentuk dan pengoptimuman struktur keluli untuk mesin jacking paip. FEA membolehkan jurutera mensimulasikan dan menganalisis tingkah laku komponen di bawah pelbagai keadaan pemuatan, meramalkan bagaimana mereka akan bertindak balas terhadap tekanan, ubah bentuk, dan getaran. Analisis ini memberikan wawasan yang berharga kepada titik -titik lemah yang berpotensi, yang membolehkan pengubahsuaian sebelum pembuatan bermula.

FEA amat berguna dalam mengoptimumkan reka bentuk komponen kompleks seperti kepala pemotongan, bingkai jacking, dan katil teras. Dengan mensimulasikan keadaan tanah yang berbeza, pengagihan beban, dan senario operasi, jurutera boleh memperbaiki pilihan geometri dan bahan untuk mencapai prestasi terbaik. Proses ini membantu mengurangkan sisa bahan, meningkatkan kecekapan, dan meningkatkan keselamatan keseluruhan dan panjang umur mesin.

5. Proses pembuatan dan fabrikasi

5.1. Memotong dan membentuk komponen keluli

Proses pembuatan komponen keluli untuk mesin jacking paip melibatkan beberapa langkah, bermula dengan pemotongan dan membentuk bahan keluli mentah. Plat keluli atau bar biasanya dipotong ke bahagian yang lebih kecil menggunakan teknik seperti pemotongan laser, pemotongan plasma, atau pemotongan air. Kaedah ini membolehkan pemotongan yang tepat dan bersih, yang penting untuk memastikan ketepatan komponen mesin.

Selepas memotong, keluli boleh menjalani pelbagai proses pembentukan, seperti lenturan, penempaan, atau pemesinan, untuk membuat bentuk yang dikehendaki. Sebagai contoh, kepala pemotongan, bingkai jacking, dan katil teras sering memerlukan kontur atau profil tertentu untuk memastikan penjajaran, sesuai, dan fungsi yang betul. Pemesinan CNC (Kawalan Berangka Komputer) sering digunakan untuk membentuk tepat, memastikan setiap komponen memenuhi spesifikasi dan toleransi yang diperlukan.

5.2. Prosedur kimpalan dan pemasangan

Sebaik sahaja komponen individu dipotong dan dibentuk, mereka dikimpal bersama untuk membentuk kerangka struktur mesin jacking paip. Proses kimpalan memainkan peranan penting dalam menyertai bahagian keluli untuk mewujudkan sambungan yang kuat dan tahan lama. Seperti yang dinyatakan sebelum ini, teknik kimpalan yang berbeza, seperti MIG, TIG, atau kimpalan arka tenggelam, dipilih berdasarkan bahan dan jenis sendi yang dibuat.

Proses pemasangan biasanya melibatkan pemasangan komponen keluli yang dikimpal bersama untuk mewujudkan struktur akhir. Ini memerlukan tahap ketepatan yang tinggi untuk memastikan bahawa semua bahagian diselaraskan dengan betul, baik dari segi geometri dan fungsi. Perhimpunan mungkin melibatkan pelbagai langkah, seperti memasang kepala pemotongan ke bingkai jacking, mengamankan katil teras, dan menambah komponen yang diperlukan seperti sistem hidraulik dan mekanisme kawalan. Perhimpunan yang betul memastikan bahawa mesin akan berfungsi dengan lancar dan cekap sekali dalam operasi.

5.3. Jaminan dan ujian kualiti

Untuk memastikan semua komponen memenuhi piawaian prestasi dan keselamatan yang diperlukan, prosedur jaminan kualiti dan ujian yang komprehensif dilaksanakan sepanjang proses pembuatan dan fabrikasi. Ini termasuk pemeriksaan di setiap peringkat pengeluaran, dari pemilihan bahan mentah hingga pemasangan akhir.

Teknik ujian tidak merosakkan (NDT), seperti ujian ultrasonik, pemeriksaan zarah magnet, dan pemeriksaan sinar-X, biasanya digunakan untuk mengesan sebarang kecacatan dalaman atau kelemahan dalam sendi yang dikimpal dan komponen struktur. Di samping itu, ujian mekanikal seperti ujian kekuatan tegangan, ujian kekerasan, dan ujian keletihan boleh dilakukan untuk mengesahkan bahawa bahan dan kimpalan dapat menahan tegasan operasi yang akan mereka hadapi.

Sebaik sahaja mesin jacking paip dipasang sepenuhnya, ia menjalani ujian yang ketat untuk memastikan ia beroperasi mengikut spesifikasi reka bentuk. Ini sering merangkumi pemeriksaan fungsi sistem, ujian beban, dan ujian operasi simulasi dalam kedua-dua keadaan terkawal dan dunia. Mesin ini mesti menunjukkan keupayaannya untuk melaksanakan di bawah pelbagai keadaan tanah dan memenuhi semua keperluan keselamatan dan operasi sebelum dihantar ke tapak pembinaan.

6. Penyelenggaraan dan Pemeriksaan Struktur Keluli

6.1. Prosedur Pemeriksaan Biasa

Pemeriksaan tetap adalah penting untuk memastikan panjang umur dan kecekapan operasi komponen keluli dalam mesin jacking paip. Oleh kerana persekitaran operasi yang keras -di mana komponen terdedah kepada tekanan tinggi, geseran, dan rutin rutin yang berpotensi menghakis tanah diperlukan untuk mengenal pasti haus dan lusuh awal dan mencegah kegagalan bencana.

Pemeriksaan rutin harus memberi tumpuan kepada kawasan kritikal seperti kepala pemotongan, bingkai jacking, katil teras, dan mekanisme stereng. Aktiviti pemeriksaan utama termasuk memeriksa retak, ubah bentuk, kakisan, dan pakaian umum. Memeriksa sendi dikimpal juga penting, kerana ini sering menjadi titik yang paling lemah dalam struktur. Bagi mesin bawah tanah, di mana akses adalah kaedah ujian yang tidak terhad, tidak merosakkan seperti ujian ultrasonik, pemeriksaan visual, dan pemeriksaan endoskopik biasanya digunakan untuk mengesan isu-isu yang berpotensi di kawasan yang sukar dicapai.

6.2. Strategi pembaikan dan penggantian

Dari masa ke masa, komponen mesin jacking paip secara semulajadi akan habis kerana tekanan mekanikal dan keadaan keras yang mereka alami. Apabila haus atau kerosakan yang ketara dikesan, pembaikan atau penggantian tepat pada masanya diperlukan untuk mengekalkan prestasi dan keselamatan mesin. Strategi pembaikan sering termasuk kimpalan, penyusunan semula, atau menggantikan bahagian-bahagian yang sudah haus seperti kepala pemotongan, cincin pertengahan, atau katil teras.

Dalam kes -kes di mana komponen rosak teruk atau tidak dibaiki, penggantian perlu. Sebagai contoh, pemotongan kepala dan bahagian tahan haus biasanya digantikan selepas mereka mencapai tahap haus tertentu. Alat ganti biasanya disusun pra-fabrikasi untuk memadankan reka bentuk mesin, memastikan masa pemulihan yang cepat dan downtime minimum. Proses penggantian memerlukan buruh mahir dan perhimpunan berhati -hati untuk memastikan komponen baru mengintegrasikan dengan lancar dengan seluruh mesin.

6.3. Mencegah kakisan dan pakai

Kakisan dan haus adalah dua cabaran yang paling penting yang dihadapi struktur keluli dalam mesin jacking paip. Pendedahan kepada kelembapan, bahan kimia, dan tanah yang kasar boleh menyebabkan kemerosotan komponen keluli, memendekkan jangka hayat mereka dan meningkatkan kos penyelenggaraan. Oleh itu, langkah -langkah pencegahan adalah penting untuk melindungi struktur keluli dan mengurangkan kekerapan pembaikan dan penggantian.

Untuk mengelakkan kakisan, pembersihan dan lapisan tetap bahagian keluli terdedah adalah penting. Teknik biasa termasuk penggunaan salutan anti-karat seperti epoksi atau galvanisasi zink, yang membentuk halangan perlindungan terhadap kelembapan dan bahan kimia. Di samping itu, penggunaan bahan dan lapisan tahan haus, seperti keluli keras atau sisipan karbida, boleh membantu mengurangkan kadar lelasan pada bahagian-bahagian seperti kepala pemotongan, katil teras, dan cincin pertengahan.

Program penyelenggaraan yang berkesan juga akan melibatkan pelinciran tetap bahagian yang bergerak, terutamanya dalam mekanisme stereng dan sistem hidraulik, untuk mengurangkan haus yang disebabkan oleh geseran. Dengan mengadopsi pendekatan proaktif untuk kawalan kakisan dan pencegahan memakai, jangka hayat keseluruhan mesin dapat diperpanjang dengan ketara, dan downtime dapat diminimumkan.
